Uniwersalny moduł zabezpieczenia silników

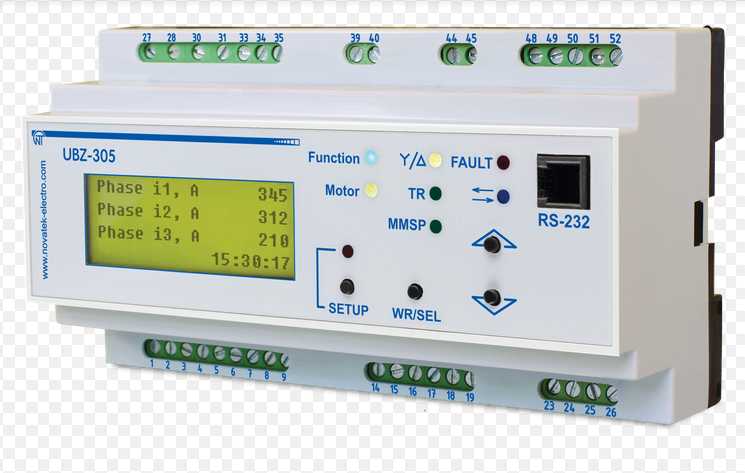

UBZ-305 NOVATEK
UBZ-305 jest przeznaczony:
?
do zabezpieczenia silników asynchronicznych o mocy od 2,5 do 315 kW przy zastosowaniu standardowych
zewnętrznych przekładników prądowych z wyjściowym prądem 5 A;
?
do ciągłej kontroli parametrów napięcia sieciowego,
skutecznych
wartości fazowych (liniowych) prądów
trójfazowego sprzętu elektrycznego 380 V/50 Hz oraz sprawdzania wartości rezystancji izolacji silników.
UBZ może pracować w sieciach z izolowanym, jak również z uziemionym bezpośrednio punktem neutralnym.
UBZ-305 zapewnia ochronę silników w przypadku:
?
nieprawidłowego napięcia sieciowego (niedopuszczalnych skoków napięcia, zaniku fazy, nieprawidłowej
kolejności faz i załączenia dwóch faz jednocześnie, asymetrii fazowych/liniowych napięć, zmniejszenia
częstotliwości w sieci poniżej wartości zadanej i/lub zwiększenia częstotliwości sieci powyżej wartości zadanej);
?
mechanicznych przeciążeń (niesymetrycznego przeciążenia fazowych/liniowych prądów);
?
przekroczenia progu składowej przeciwnej prądu;
?
asymetrii prądów fazowych bez przeciążenia, związanej z uszkodzeniem izolacji wewnątrz silnika i/lub
przewodu zasilającego (porównanie współczynnika niezrównoważenia składowej przeciwnej prądu z
współczynnikiem niezrównoważenia składowej przeciwnej napięcia;
?
braku momentu na wale silnika (suchy bieg pomp) ? zabezpieczenie przed przekroczeniem minimalnego
prądu rozruchowego lub roboczego;
?
wydłużonego rozruchu i zablokowania (utyku) wirnika;
?
niedopuszczalnego niskiego poziomu izolacji pomiędzy stojanem i obudową silnika (sprawdzenie przed
włączeniem);
?
zwarcia z ziemią uzwojeń stojana podczas pracy ? zabezpieczenie przed upływem prądu do ziemi;
?
termicznego przeciążenia silnika;
?
przegrzania uzwojeń (wyznaczanie temperatury uzwojeń za pomocą wbudowanych w silnik czujników
temperatury lub temperatury obudowy za pomocą zewnętrznych czujników temperatury).
Każdy typ zabezpieczeń przewiduje zezwolenie i zakaz SPZ obciążenia.
UBZ chroni sprzęt elektryczny poprzez sterowanie cewką wyzwalacza elektromagnetycznego (stycznika).
UBZ określa obecność prądów silnika przy odłączonym przekaźniku obciążenia (przy odłączonym przekaźniku
obciążenia i przekaźniku funkcyjnym w trybie gwiazda-trójkąt). W tym przypadku UBZ-305 sygnalizuje awarię
zewnętrznego stycznika załączającego silnik aż do momentu wyłączenia urządzenia.
UBZ-305 zapewnia sterowanie silnikami:
?
za pomocą wejść analogowych "0-20 m?" i "0-10 V";
?
za pomocą kanałów zdalnego sterowania (interfejsy RS-232 i RS-485);
?
