Mufa termokurczliwa przelotowa (17GTS1.240 Euromold) 6/10 i 8,7/15 kV 95-240mm2

Dostępność: duża ilość

Wysyłka w: 48 godzin

Cena brutto: 398,52 zł 398.52

Cena netto: 324,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: GPH

Kod produktu: 2422

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Mufa termokurczliwa przelotowa
(17GTS1.240 Euromold) 6/10 i 8,7/15 kV 95-240mm2

Cena za sztukę bez złączek

Zastosowanie
Mufa termokurczliwa przeznaczona jest do łączenia jednożyłowych kabli średniego napięcia o izolacji z tworzyw sztucznych typu XRUHAKXS, YHAKXS ułożonych w różnych środowiskach takich jak ziemia, przepusty kablowe, napowietrznie.
Jest ona całkowicie ekranowana i zanurzalna. Mufa odznacza się bardzo dużym zakresem przekrojów kabli na których może zostać zastosowana
oraz prostym i szybkim montażem.

Wymagania techniczne i standardy
Termokurczliwa mufa kablowa spełnia wymagania techniczne i standardy budowy określone normie CENELEC HD 629.1 oraz IEC 60502-4.

Konstrukcja mufy kablowej

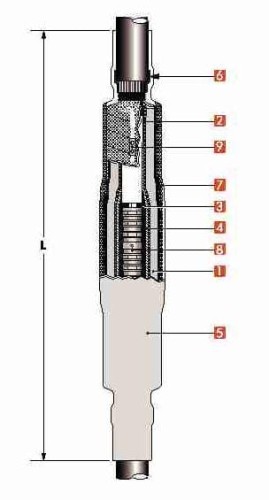

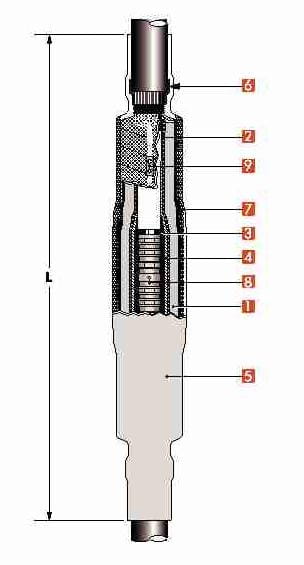

Budowa termokurczliwej mufy kablowej:
1 Dwuwarstwowa rura typu GT25
2 Rura sterująca typu GT1
3 Taśma sterująca MNAC
4 Rura izolacyjna GT2 (tylko dla 36GTS1)
5 Rura zewnętrzna typu GT4
6 Taśma uszczelniająca NGAF
7 Kontynuacja żyły powrotnej (taśma miedziana)
8 Prasowana lub śrubowa złączka kablowa (nie
zawarta w standardowym zestawie)
9 Złączka do żyły powrotnej

Próba wyrobu
Każda termokurczliwa mufa kablowa przed opuszczeniem fabryki zostaje poddana próbie wyrobu łącznie z pomiarem wyładowań niezupełnych.

Dobór złączek do zestawów, które ich nie zawierają należy przeprowadzić w zależności od przekroju i rodzaju materiału żyły roboczej. Do muf należy używać złączek szczelnych prasowanych (ALU-H, ALU-H-T, ALU-KU-H, KU-H, KU-H-T) lub śrubowych serii M
